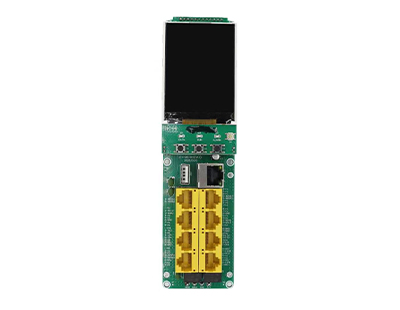

JSY-MK-810 智能 IP PDU 模塊是深圳市健思研科技基于 SUM（可持續、可升級和可維護）設計理念研發的專業級網絡遠程監控管理電源分配核心元器件，兼容單相 / 三相配電場景，集成網絡通訊、電源分配、電能計量全自主核心技術。產品支持總路及每路輸出電參量精準計量、遠程開關控制，可自定義上電時序與告警閾值，具備 RS485 級聯、多維度告警、用戶權限分級管理等功能，配備雙溫濕度接口、4 路開關量輸入和 2 路開關量輸出，可外接門禁、水浸、煙霧等傳感器，適配多場景環境監測。設備支持以太網 Web 遠程訪問、SNMP（V1/V2c/V3）協議及 NTP 時間同步，可通過 RS485 總線最多級聯 4 臺設備，廣泛應用于 IDC、銀行、證券、政府、企業等數據中心機房，實現能源優化、電路保護與精細化配電管理，降低總擁有成本。

1. 交流輸入

1)單相輸入：電壓 176-264V，最大總負載電流 63A

2)三相輸入：電壓 3220V 50Hz，最大總負載電流 332A（可定制 63A/120A/150A）

3)輸出電壓：176-264V

4)輸出電流：8A，可選 20A 大電流

5)輸出位數：可選，最大 48 位

6)工作頻率：50Hz

2. 測量功能

1)測量參數：總路及每路輸出的電壓、電流、功率、功率因數、電能

2)溫濕度測量：2 路接口，分辨率 0.1℃/0.1%，測溫精度 ±0.5℃，測濕精度 ±2%，響應時間≤1s

3)開關量：4 路輸入（可配置）、2 路輸出，支持門禁 / 水浸 / 煙霧等傳感器接入

3. 通訊接口

1)主接口：1 路以太網口（遠程 Web 訪問）、2 路 RS485 接口（同總線，方便級聯）

2)預留接口：1 路備用 RS485 接口

3)通訊協議：支持 MODBUS-RTU、SNMP V1/V2c/V3，提供二次開發接口

4)級聯能力：RS485 總線最多級聯 4 臺，通訊距離≤1200 米（屏蔽雙絞線）

5)本地升級：1 路 USB 接口，支持固件本地升級

4. 電氣與防護

1)告警閾值：過壓 110-300VAC（默認 265V）、欠壓 0-300VAC（默認 175V）、過流 0-63A（默認 63A）

2)告警方式：蜂鳴器鳴響、LCD 數值閃爍、郵件推送、SNMP Trap、串口后臺告警

3)權限管理：管理員分級定義，超級用戶擁有最高操作權限

5. 顯示與操作

1)顯示屏：TFT 彩屏，垂直顯示方向，刷新時間 1s，無操作背光 5 分鐘熄滅

2)操作按鍵：上翻、下翻、設置、復位鍵，支持本地參數配置與狀態查看

3)狀態指示燈：通訊燈（黃）、運行燈（綠）、報警燈（紅），蜂鳴器（默認關閉）

6. 電源

1)供電方式：適配單相 / 三相交流輸入電壓范圍

2)功耗特性：工業低功耗設計，適配機房不間斷供電場景

7. 工作環境

1)工作溫度：-20~+60℃；極限工作溫度：-30~+70℃

2)相對濕度：10~90%（無凝露）

3)存儲運輸極限溫度：-40~+70℃

4)適用場所：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的工業 / 機房環境

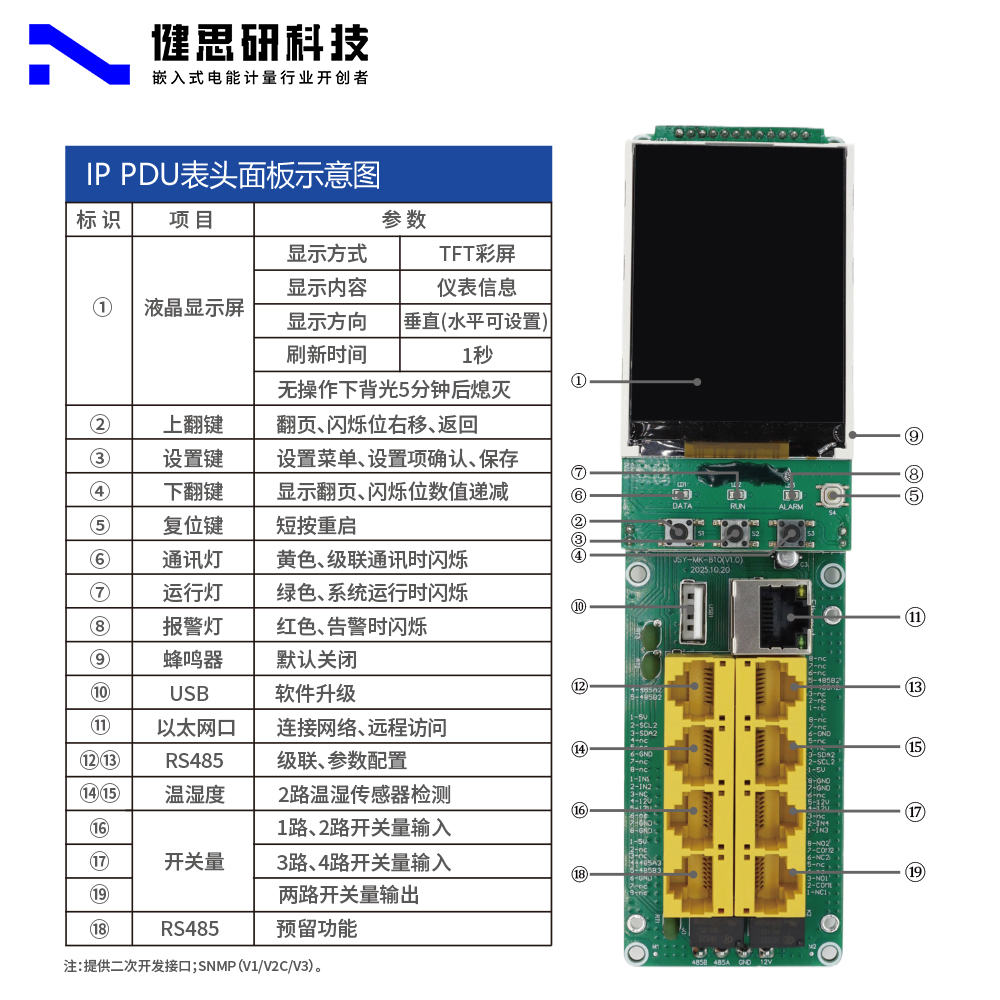

8. 面板定義

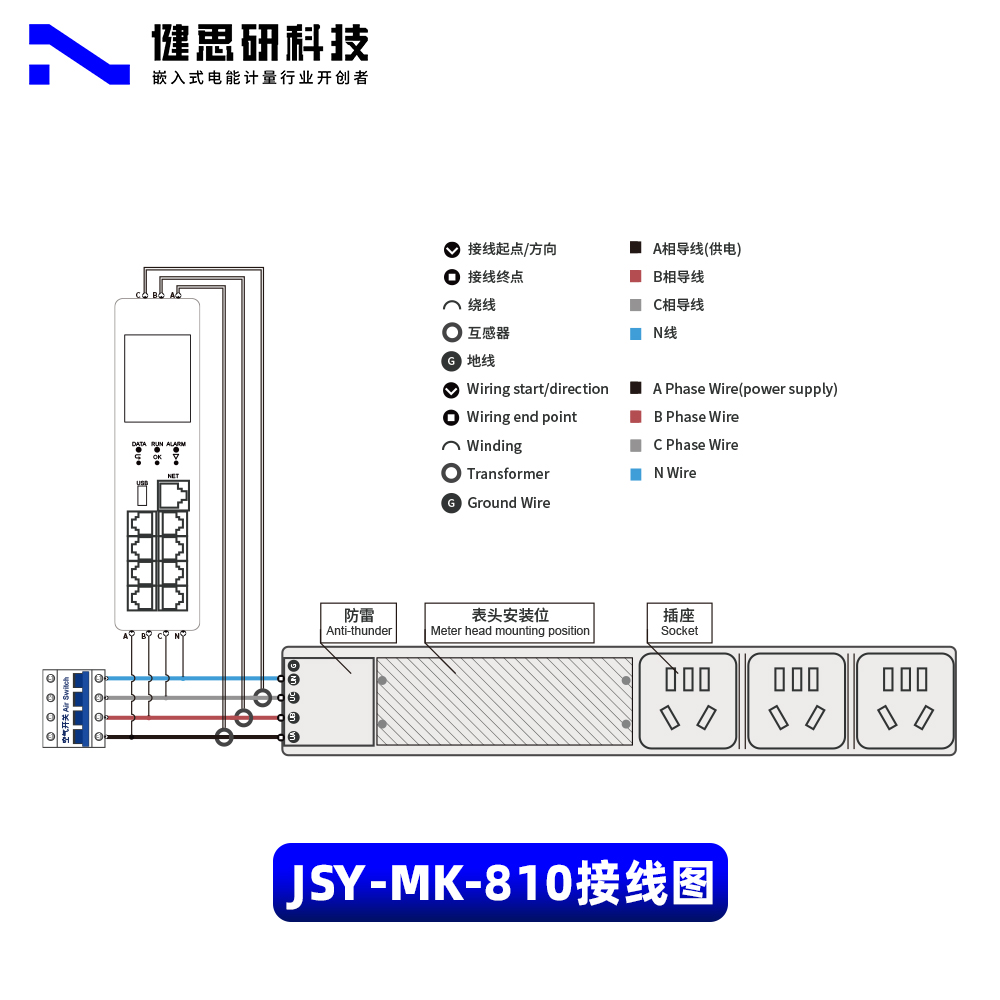

9. 接線參考
