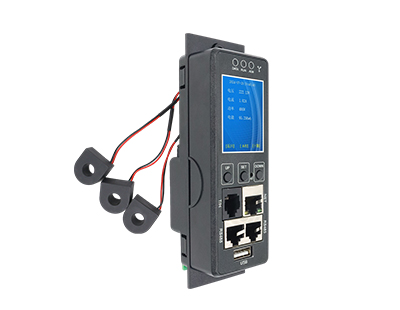

JSY-MK-341 是深圳市健思研科技推出的三相計量型柜式配電單元核心元器件，依托 SUM 設計理念打造，融合自主知識產權的網絡通訊、電源分配、電能計量核心技術，屬于專業級網絡遠程監控管理電源分配系統配套產品。產品輸入電壓為 3220V，最大總負載電流 363A，可完成三相電路的總電參數（電壓、電流、功率、電能）與每路輸出電參數的精準測量，支持每路輸出遠程獨立控制及上 / 下電時序、間隔時間自定義，輸出電流默認 8A 且可選 20A 大電流，磁保持繼電器最大支持 36 位輸出、普通繼電器最大 12 位輸出。

1. 三相交流輸入

1)電壓量程：額定電壓 3*220V，輸出電壓適配 AC176～264V。

2)電流量程：最大總負載電流 3*63A，輸出電流 8A 可選 20A 大電流。

3)輸出配置：磁保持繼電器最大 36 位輸出，普通繼電器最大 12 位輸出，支持多回路擴展。

4)信號處理：三相獨立計量采集，支持總路及每路輸出電參量精準監測。

5)過載保護：支持總路 / 單回路自定義過壓、欠壓、過流告警閾值，實現精細化電路防護。

2. 通訊接口

1)接口類型：1 路以太網接口、2 路 RS485 通訊接口（同總線，方便級聯）。

2)通訊協議：支持 MODBUS-RTU（級聯 / 配置）、SNMP V1/V2C/V3，提供二次開發接口。

3)級聯能力：RS485 總線最多級聯 4 臺設備，通訊電纜支持屏蔽雙絞線，末端可接 120Ω 匹配電阻提升穩定性。

4)數據傳輸：Web 端統一管控主機 + 從機，實時同步三相電參量、設備狀態、告警信息，刷新延遲≤1s。

3. 測試輸出數據

三相總路及每路輸出的電壓、電流、功率、功率因數、電能；環境溫濕度數據；各回路繼電器開關狀態；設備運行日志、告警日志、事件記錄等。

4. 測量精度

電壓分辨率 0.01V、電流分辨率 0.01A，溫濕度分辨率 0.1；溫度測量精度 ±0.5℃，濕度測量精度 ±2%；三相電參量獨立計量，適配工業級三相

配電計量要求。

5. 電氣隔離

通訊接口、擴展接口與三相供電、輸出回路電氣隔離，滿足三相配電設備工業級絕緣防護標準。

6. 電源

1)供電方式：三相交流供電，適配輸入電壓范圍 3*220V。

2)功耗特性：工業低功耗設計，適配大中型機房三相不間斷供電場景。

7. 工作環境

1)工作溫度：-10~+50℃；極限工作溫度：-20~+60℃。

2)相對濕度：10~90%（無凝露）。

3)存儲運輸：極限溫度 - 40~+70℃，適應物流及大中型機房倉儲環境。

4)適用場所：無爆炸、腐蝕氣體，無顯著搖動、振動和沖擊的 IDC、銀行、證券等大中型數據中心機房。

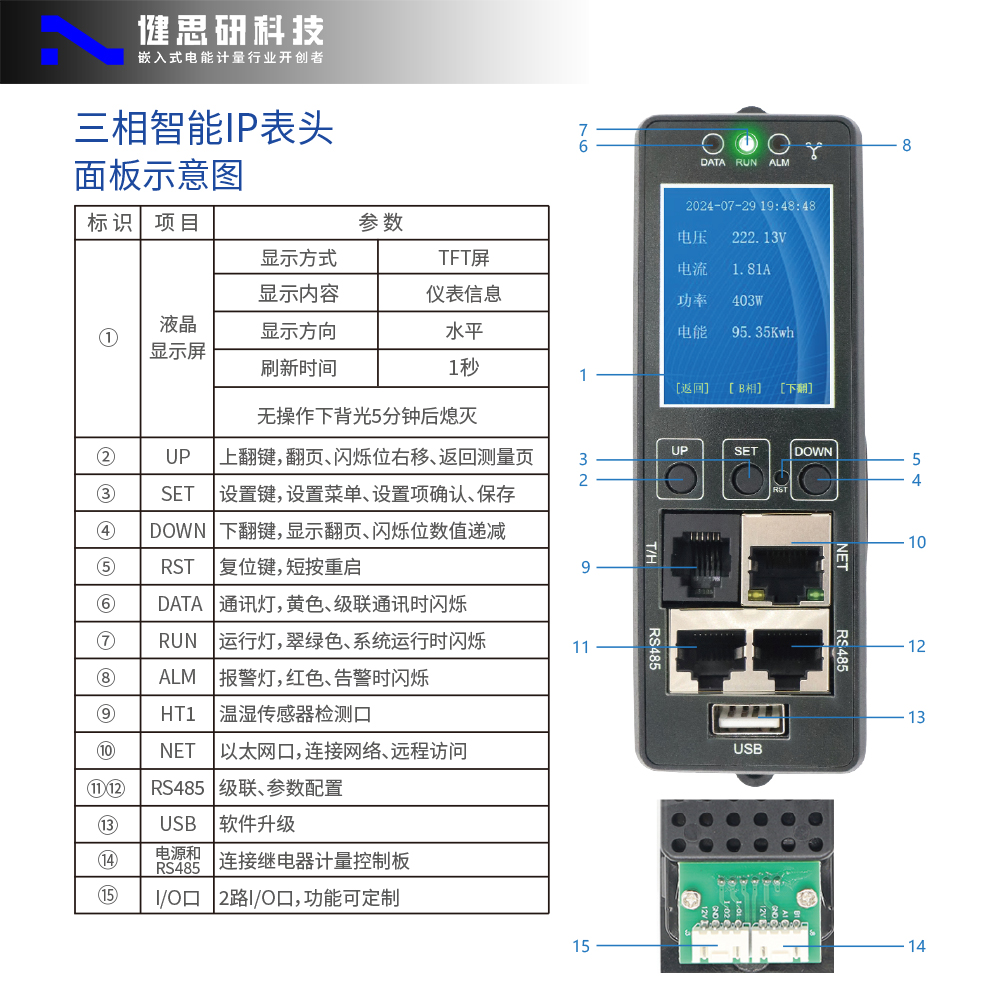

8. 面板定義

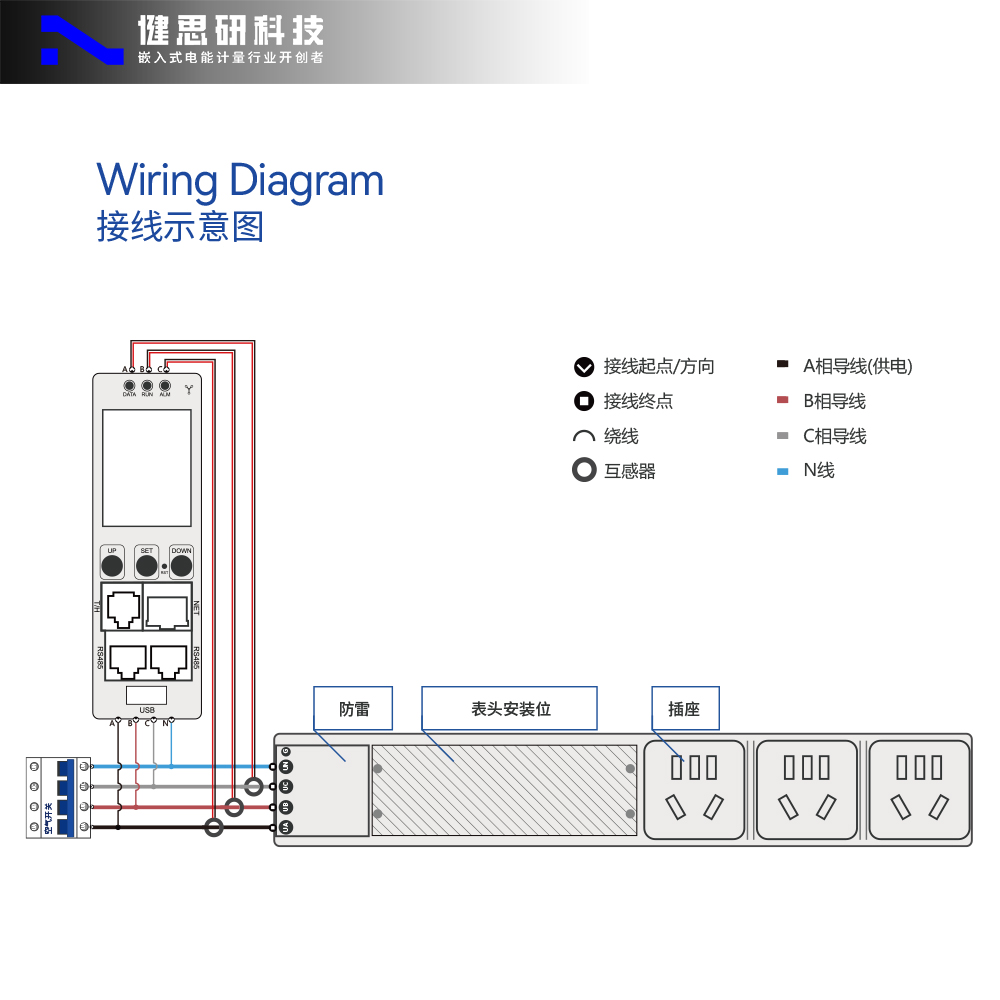

9. 接線參考
