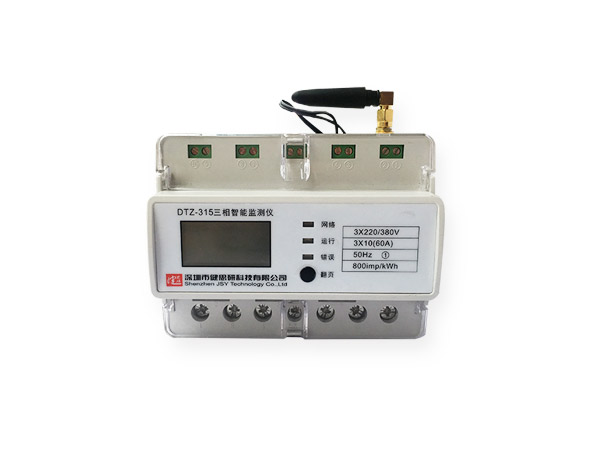

JSY-MK-315三相無線電能計量模塊是深圳市健思研科技有限公司集多年的電能計量產品設計經驗，所推出的新一代導軌式安裝，可微信自助查詢與付費的監測儀。是一款集遠程付費、用電參數分析、報警為一體的多用途監測儀;能夠測量電壓、電流、有功功率、頻率、用電量數據和環境溫度等數據，具備過壓、過流報警等功能;同時集成了gprs通訊手段，用戶可通過微信公眾號對用電、報警情況進行查詢，付費。

1. 三相交流輸入

1)電壓量程：50~420V AC。

2)電流量程：AC 10mA～60A(可定制其他電流規格)，內置220v 5A開關量輸出。

3)額定頻率：交流：50Hz 可測量范圍：45~65Hz。

4)信號處理：采用專用計量芯片，24位AD采用。

5)過載能力：1.2倍量程可持續;瞬間(<200ms)電流5倍，電壓1.5倍量程不損壞。

6)輸入阻抗：電壓通道>1KΩ/V，電流通道≤10mΩ。

2. 通訊接口

1)接口類型：1路RS-485通訊接口。

2)通訊協議：MODBUS-RTU協議。

3)數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通訊速率：RS-485通訊接口波特率可設置1200、2400、4800、9600Bps;波特率默認為9600bps。

3. 測試輸出數據

電壓、電流、功率、電能等多個電參量。

4. 測量精度

電壓、電流、功率：≤1.0%;有功電能計量標準1.0級

5. 電源

寬電壓供電;170V～260VAC。

6. 工作環境

1)工作溫度：-20~+70℃;存放溫度：-40~+85℃。

2)相對濕度：5~95%，無結露(在40℃下)。

3)海拔高度：0~3000米。

4)環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 安裝方式

8P導軌式安裝

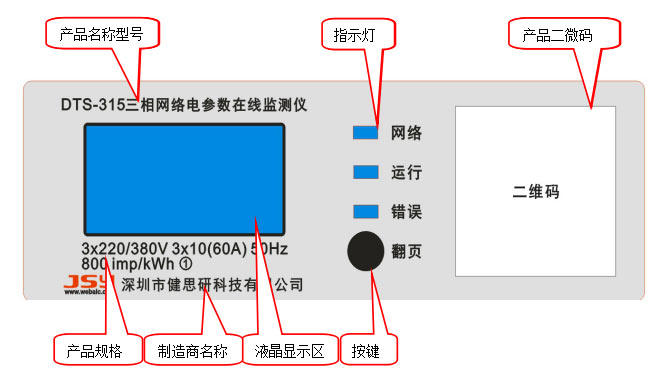

9. 外觀面板顯示說明

1)網絡指示燈：指示聯網狀態。

2)運行燈：常亮表示此表己正常工作。

3)報警燈:欠壓或過壓，過溫等狀態時會報警(參數須預設)。

4)按鍵：可翻頁顯示內容。

5)產品二維碼：關注“充電聯盟”公眾號后，用微信掃描此碼即可對該表進行充值管理

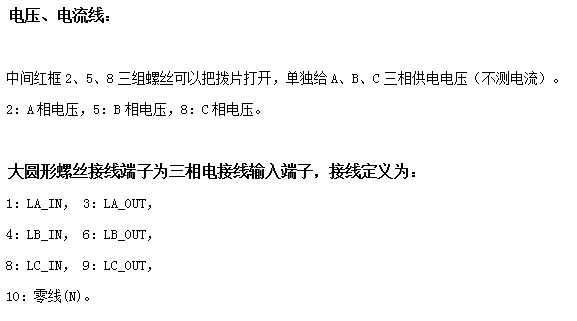

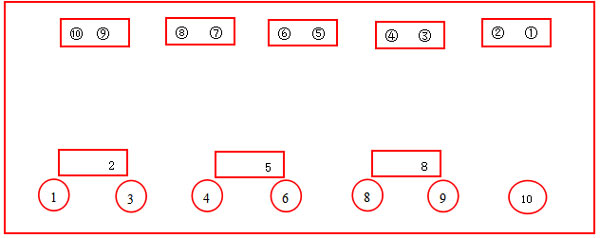

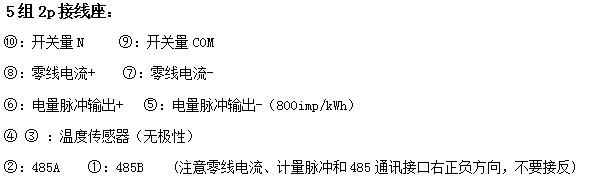

10. 安裝接線說明
