JSY-MK-218 直流8路電力測量模塊是一款能夠完成電能采集、測量及數據傳輸的多路直流電參數測量產品，能準確測量8路直流電壓、電流、功率、電量等電參數，提供1路RS-485通訊接口，MODBUS-RTU規約，具有極優的性價比。

JSY-MK-218 直流8路計量模塊可廣泛應用于節能改造、電力、通信、鐵路、交通、環保、石化、鋼鐵等行業中，用于監測直流設備的電流和電量消耗情況。

1. 直流8路輸入

1)電壓量程：0~350V(可定制)。

2)電流量程：每路10A(可定制)。

3)信號處理：采用專用計量芯片，24位AD采用。

4)過載能力：1.2倍量程可持續;瞬間(<20ms)電流5倍，電壓1.2倍量程不損壞。

5)輸入阻抗：電壓通道>1KΩ/V，電流通道≤10mΩ。

2. 通訊接口

1)接口類型：1路RS-485通訊接口。

2)通訊協議：MODBUS-RTU協議。

3)數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4)通訊速率：RS-485通訊接口波特率可設置9600、19200、38400bps;波特率默認為9600bps，數據格式“n,8,1”。

3. 測試輸出數據

電壓、電流、功率、電能等多個電參量。

4. 測量精度

電壓、電流、功率：±1.0%;有功電度1級。

5. 電氣隔離

RS-485接口，與供電電源、每路被測電源之間相互隔離;隔離耐壓1000VDC。

6. 電源

1)DC9~50V寬范圍供電。

2)典型功耗：165mA(12V)。

7. 工作環境

1)工作溫度：-20~+70℃;存放溫度：-40~+85℃。

2)相對濕度：5~95%，無結露(在40℃下)。

3)海拔高度：0~3000米。

4)環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

8. 溫度漂移

≤100ppm/℃

9. 安裝方式

35mm導軌安裝或是螺絲固定安裝，螺絲孔距為135x70mm

10. 產品尺寸

145*90*40mm

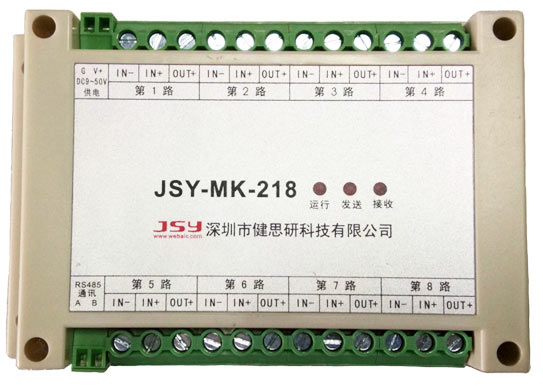

11. 外形

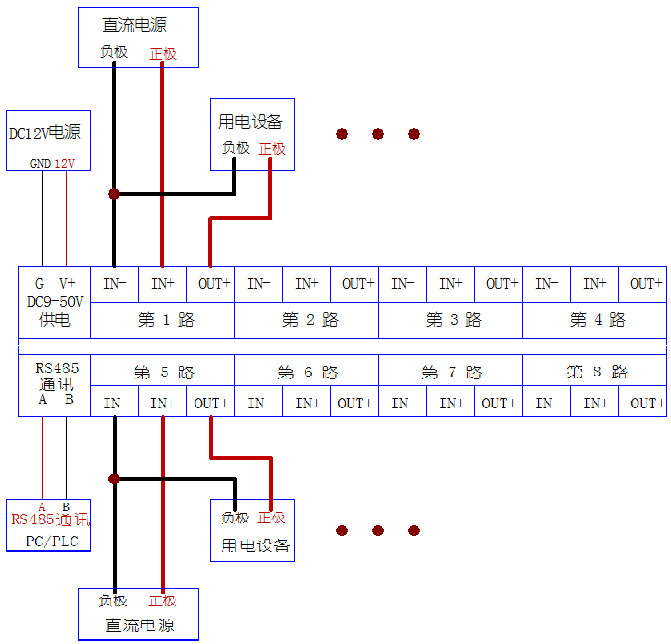

12. 接線示意圖
