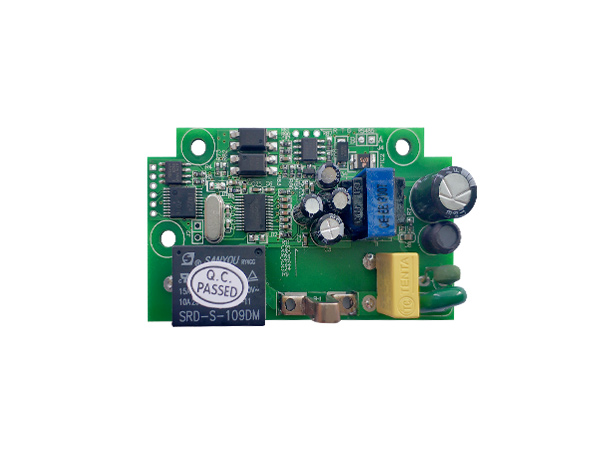

JSY-MK-114 閥控電能計量模塊能對線路中的電參數準確測量，提供電壓，電流，功率，電能，功率因數，頻率等參數，可以使用RS485，TTL，433M無線幾種方式進行通訊，方便遠程數據采集，板上集成可控繼電器，可以遠程進行控制，可以設置電壓，電流閥值，計量模塊檢測到電壓或電流超過閥值后，切斷負載電源，可以起到保護電器的作用。

1. 單相交流輸入

1）電壓量程：AC 80~260V。

2）電流量程：20mA~10A。

3）信號處理：采用專用計量芯片，24位AD采用。

4）過載能力：10A量程可持續。

5）輸入阻抗：電壓通道>1KΩ/V。電流通道≤100mΩ。

2. 開關量輸出

1路，繼電器開路輸出，電壓、電流過載報警保護輸出功能

3. 通訊接口

1）接口類型：可選RS-485，TTL，433M無線接口。

2）通訊協議：MODBUS-RTU協議。

3）數據格式：可軟件設置“n,8,1”、“e,8,1”、“o,8,1”、“n,8,2”。

4）通訊速率：波特率可設置1200、2400、4800、9600bps。

5）通訊數據：電壓、電流、功率、功率因素、電量等多個電參量。

4. 測量精度

電壓、電流、功率：±1.0%；有功電度1級。

5. 供電電源

1）交流：80~260V。

AC220V供電時，峰值電壓不得超過265V；典型功耗：≤2W。

6. 工作環境

1）工作溫度：-20~+70℃；存放溫度：-40~+85℃。

2）相對濕度：5~95%，無結露（在40℃下）。

3）海拔高度：0~3000米。

4）環境：無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所。

7. 溫度漂移

≤100ppm/℃

8. 模塊尺寸

長*寬=74.5*42.5mm

9.

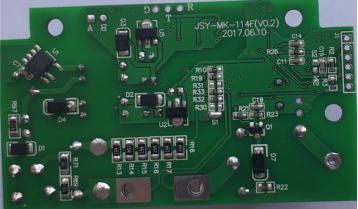

外形尺寸

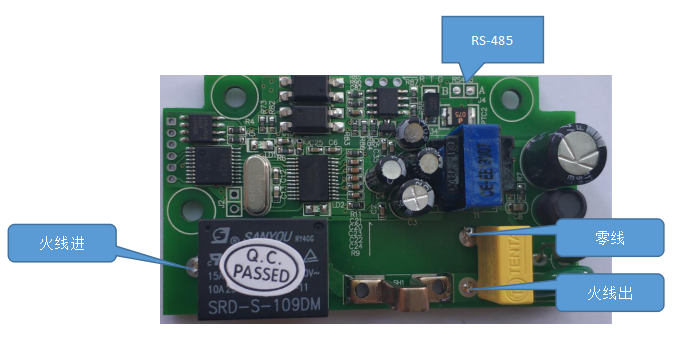

10. 接線示意圖
