經過前三期的鋪墊，我們終于來到家庭能源網關開發歷程的核心環節——利用Modbus協議讀取JSY-MK-163T電能計量模塊的實時數據（電壓、電流、功率等），通過上期我們實現的中斷發送和接收，就利用到了本期讀取電能數據啦，本期我們就來實現項目核心JSY-MK-163T單相計量模塊怎么利用MODBUS協議去讀電能數據，并解析出來。首先，我們先看看怎么是MODBUS協議。

一、先搞懂：Modbus協議的定義

 MODBUS 協議在一根通訊線上采用主從應答方式的通訊連接方式。首先，主計算機的信號 尋址到一臺唯一地址的終端設備（從機），然后，終端設備發出的應答信號以相反的方向傳輸 給主機，即：在一根單獨的通訊線上信號沿著相反的兩個方向傳輸所有的通訊數據流（半雙工的工作模式）

MODBUS報文格式

設備地址/從站地址： 1個字節 指定目標設備地址（從站地址）

功能碼：1個字節 功能碼在modbus協議用于表示信息幀的功能，例如讀取線圈狀態、讀取寄存器等。

數據： N個字節 后面數據根據不同功能碼不同。

CRC校驗：循環冗余校驗碼，用于檢測報文完整性和數據錯誤

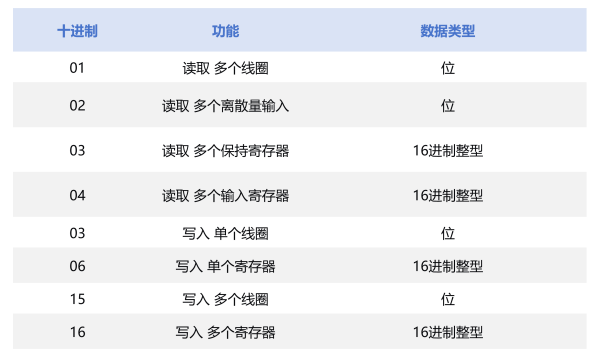

MODBUS常用功能碼

MODBUS讀取數據

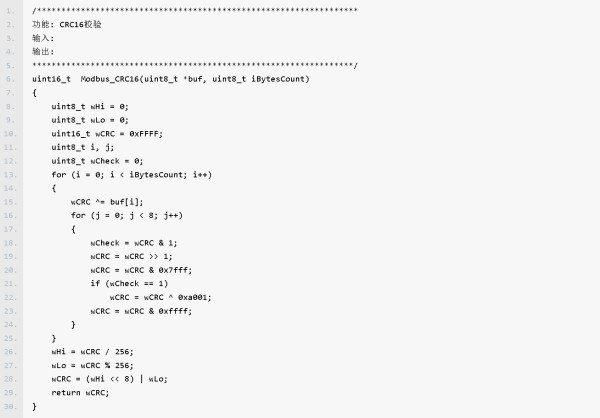

MODBUS校驗

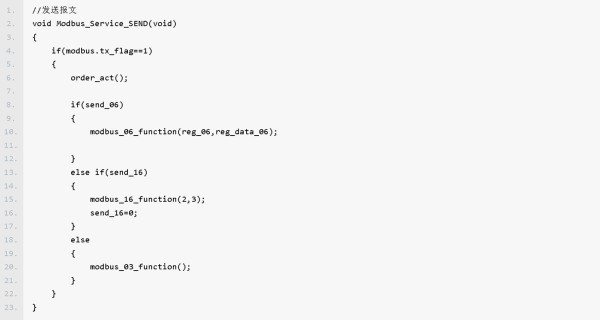

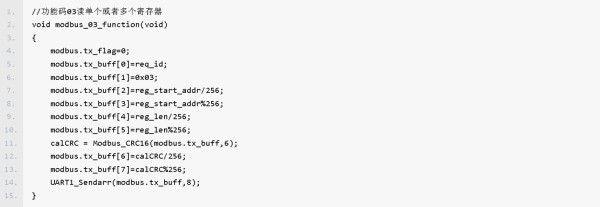

功能碼03發送報文函數

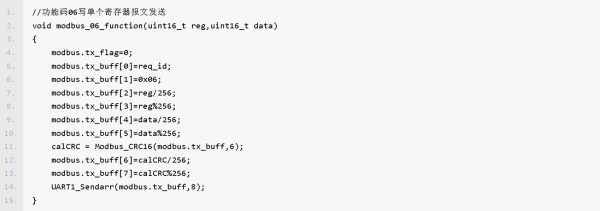

功能碼06寫單個寄存器

功能碼10寫多個寄存器

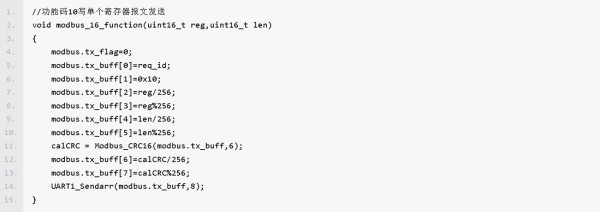

功能碼發送函數

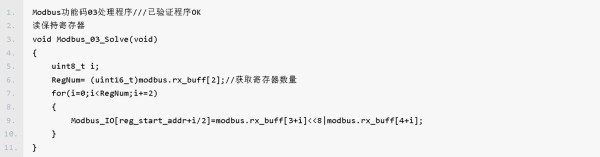

功能碼03解析函數

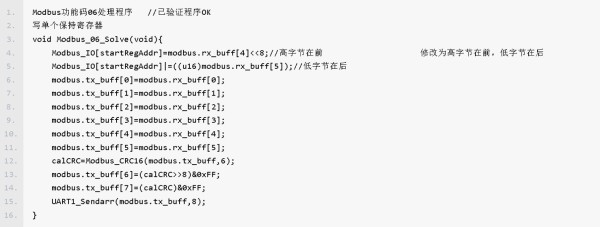

功能碼06解析函數

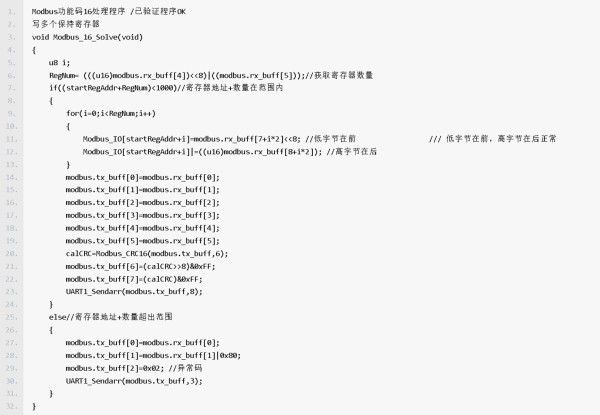

功能碼10解析函數

清空接受

中斷接收數據組包

MODBUS解析

首先我們先通過手冊去看電能數據的起始地址，在結合我們的功能碼讀取相應數據，并通過手冊的解析公式轉換后得到最后的電能。

功能碼03讀一個或多個寄存器解析

注意：以產品手冊為例

請求：01 03 00 48 00 0A 45 DB （讀 0048 開始的 10 個寄存器）

第1位 01 設備地址

第2位 03 功能碼

第3，4位00 48起始地址

第5，6位 00 0A查詢寄存器長度，查詢10個寄存器

第7，8位45 DB是CRC校驗碼

響應：01 03 14 5F C0 01 8F 03 D5 00 00 07 C0 03 E8 00 00 01 E6 6E 5E 13 86 F9 F1

前2位設備地址和功能碼，同請求發送的報文

第3位14是后面數據位的長度,每一個寄存器長度為2個字節，所以總長20（0x14）

第4位開始，20位都是數據位

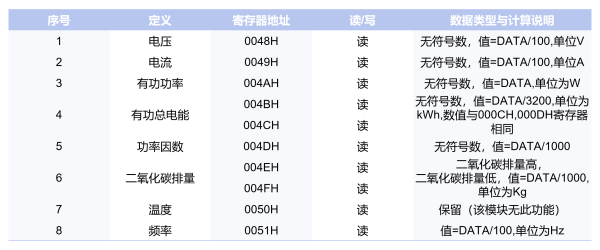

對照我們電能數據表紅色數據

第4，5位 5F C0 對應 0048 寄存器，即為電壓：0x5FC0=24512，根據公式除以 100 為 245.12V

第6，7位01 8F電流：0x018F:根據公式除以 100 為 3.99A

第8，9位03 D5有功功率：0x03D5:根據公式981W

第10，11,  12，13位 00 00 07 C0電能：0x000007C0:根據公式除以 3200為 62KWh

第14，15位03 E8功率因素：0x018F:根據公式除以 1000 為1

第16，17，18,19位00 00 01 E6二氧化氮排放量：0x000001E6:根據公式除以 1000 為 486Kg

第17，18位6E 5E溫度：0x018F:根據公式除以 1000 為 28.254度

第19，20位13 86頻率：0x1386:根據公式除以 100 為 49.98Hz

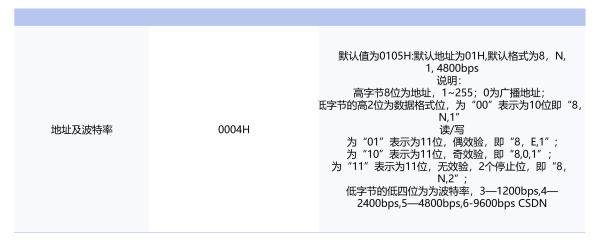

如果我們要更改模塊的ID和通信速率，就需要功能碼06和10去更改。如果是想一次一次改就用功能碼06分別去改ID和波特率，功能碼10就可以一次性改。首先我們先根據手冊去看模塊默認的ID和波特率。如下圖：

功能碼06寫單個寄存器解析

請求：01 06 00 04 00 37 89 DD

向地址為4的寄存器寫入55。

第1位 01 設備地址

第2位 06 功能

第3，4位 00 04寫入的起始地址

第5，6位 00 37寫入寄存器的值

第7，8位89 DD位CRC校驗碼

響應：01 06 00 04 00 37 89 DD

寫入成功，響應報文與寫入報文一致

功能碼10寫多個寄存器解析

改ID和波特率

請求：02 10 00 04 00 01 02 01 06 32 B6

第1位 02 設備地址

第2位 10 功能碼

第3，4位 00 04寫入的起始地址

第5，6位 00 01寄存器數量

第7位02字節計數

第8位01表示改的ID

第9位 06表示改的波特率

第10，11位 32 B6表示校驗碼

響應：01 10 00 04 00 01 40 08

第1位 01 設備地址

第2位 10功能碼

第3，4位 00 04寫入的起始地址

第5，6位 00 01寄存器數量

第7，8位40 08位CRC校驗碼

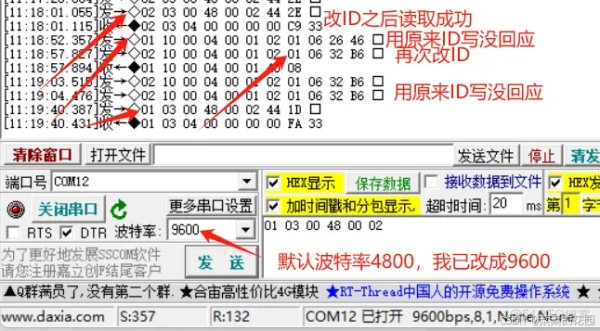

結果如下圖：
