上一期我們確定了家庭能源網關的核心目標和器件選型，本期我們講的是如何實現項目主控MCU華大HC32F005的UART中斷配置以及發送和接收數據，為我們后續項目讀取測量到的電流、電壓、功率做準備。

大家有需要可以自行下載有關HC32F005demo，例程包含了所有外設的初始化以及配置。手冊在上一章下載，或者去官網下載，這里就不過多介紹HC32F005其他資源。重點介紹UART這部分。

一、先搞懂：UART是什么？為何是健思研模塊的最佳搭檔？

UART（通用異步收發傳輸器）是單片機與外設通訊的核心接口，HC32F005搭載2個通用UART模塊（UART0/1），而JSY-MK-163T模塊恰好配備1路TTL通訊接口，支持標準Modbus-RTU規約，能實現高效穩定的數據傳輸。

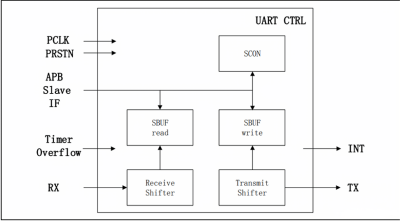

UART結構框圖

HC32F005的UART關鍵特性如下，完美匹配JSY-MK-1663T模塊需求：

支持8bit/9bit數據格式，4種工作模式（Mode0~Mode3），可適配JSY-MK-1663T模塊的多種數據格式設置；

支持多機通訊、自動地址識別，幀錯誤檢測功能，能精準識別JSY-MK-1663T模塊的響應數據，避免傳輸錯誤；

波特率可編程（1200、2400、4800、9600Bps），與健思研JSY-MK-163T的默認波特率4800bps一致，無需額外調整即可適配。

這4種工作模式是配置核心，結合JSY-MK-163T模塊的使用場景，推薦優先選擇Mode1，具體對比如下：

劃重點：模式選擇必須與所用UART對應，且波特率需與健思研JSY-MK-163T的配置一致（默認4800bps），否則會出現“發不出、收不到”的情況。

二、核心配置：UART中斷配置4步走（適配健思研模塊）

我們以UART1為例，采用Mode1模式（最適配健思研模塊的常規數據收發場景），帶大家完成中斷配置，實現與JSY-MK-163T的數據互通：

UART中斷配置流程

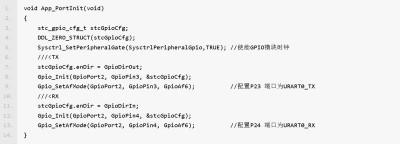

1.串口引腳初始化

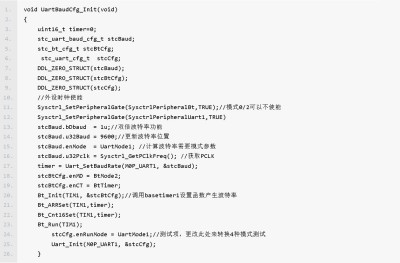

 2.串口波特率設置

 3.相關中斷配置

4.設置中斷函數

注意：到這里我們已經完成串口中斷的配置流程，但是還不能實現串口的收發數據。還有個最重要的步驟要配置，那就是還要選擇中斷向量號，但是這個中斷向量號并不是對應我們使用的哪個串口，具體選擇哪個中斷向量號，可參考如下圖：

關鍵補充：中斷向量號配置

很多小伙伴會忽略這一步，導致中斷無法響應，進而無法與健思研模塊通訊！HC32F005的UART1對應中斷向量號為7，需添加如下代碼：

三、適配健思研模塊的注意事項

1.波特率、數據格式需與健思研JSY-MK-163T保持一致（默認：4800bps、“n,8,1”），否則會出現數據亂碼或無法通訊；

2.引腳對接要正確：MCU的TX接健思研模塊的RXD，MCU的RX接健思研模塊的TXD，電源正負極切勿接反（健思研模塊有防接反保護，但會導致無法工作）；

3.波特率計算時，TIMER必須配置為16位自動重載入模式，否則速率偏差會導致與健思研模塊通訊失敗；

4.中斷標志位需手動清除，否則會導致后續無法正常接收健思研模塊的響應數據。

到這里，UART中斷的核心配置就完成了！下一期我們將聚焦數據收發的實際測試，教大家編寫發送/接收函數，解決常見的“亂碼”問題，同時驗證與JSY-MK-163T模塊的通訊穩定性，讓數據傳輸穩定可靠～ 記得關注后續更新！
