【我國將構建高質量充電基礎設施體系、行業有望持續高景氣】

自2023年，國務院辦公廳印發《關于進一步構建高質量充電基礎設施體系的指導意見》，提出大力推廣應用智能充電基礎設施，積極推動配電網智能化改造，加強電動汽車與電網能量互動，持續優化電動汽車電池技術性能。到2030年，基本建成覆蓋廣泛、規模適度、結構合理、功能完善的高質量充電基礎設施體系，有力支撐新能源汽車產業發展。

新能源汽車產業迅猛發展，充電樁作為關鍵補能裝置持續增長。截至2023年11月，公共充電樁已達262.6萬臺，但距工業和信息化部“2025年車樁比2:1，2030年1:1”目標仍有差距。充電樁需求巨大，未來建設空間廣闊。

充電樁典型產品（圖1）及現在主流的連接方式（圖2）如下所示。

典型產品

圖1 充電樁產品圖

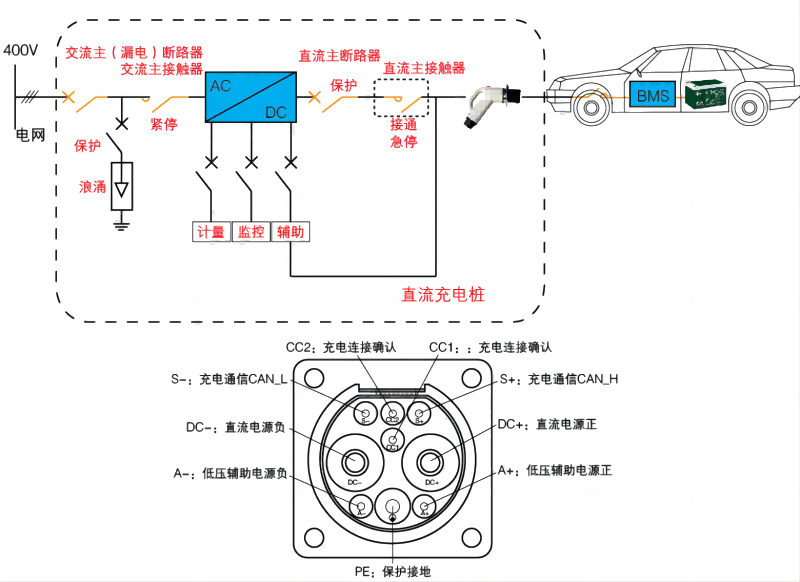

交流充電樁連接方式

首先通過電纜連接到電網，該連接由交流主斷路器提供保護以確保電路安全。接著，使用專用的充電線將充電樁與電動汽車的充電接口相連，這包括用于充電通信的線路（S-、S+）和低壓輔助電源線（A-、A+）。最后，通過PE連接點實現充電樁和電動汽車之間的安全接地，確保整個充電過程的安全可靠。

圖2 充電樁連接方式

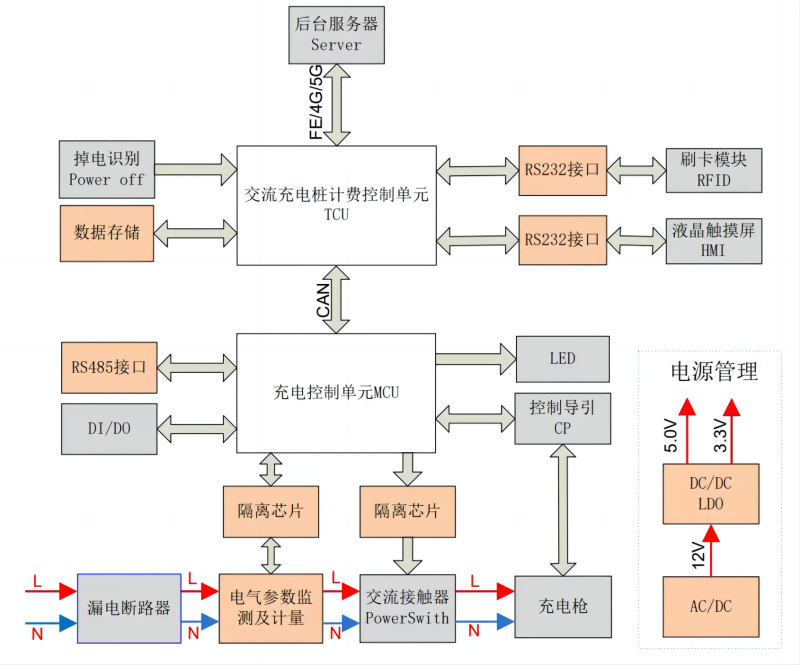

交流充電樁的內部電氣系統框圖

主要由人機交互模塊、電氣模塊、計費及充電控制模塊、通訊模塊和后臺五大部分組成。如圖3所示

圖3 交流充電樁的內部電氣系統框圖

人機交互模塊

支持刷卡、掃碼兩種付費充電模式，掃碼充電功能需與云平臺聯網后使用，包括指示燈、智能手機、刷卡器、觸摸顯示屏等。

電氣模塊

繼電器粘連電路檢測、漏電斷路器、電壓電流監測、交流充電插頭及電纜、安全防護裝置等。

計費及充電控制模塊

包括電壓電流采集單元、二維碼認證、充電控制單元、計費控制單元。電壓電流采集可以采用電能表對充電電量進行計量，也可以用被檢測機構認證過的計量模塊實現。

通訊模塊

構建人、車和手機的三方通訊。

后臺

主板可以通過4G平臺支持遠程升級固件功能，升級過程不影響插座正常功能。

健思研科技為汽車交流充電樁提供的產品解決方案

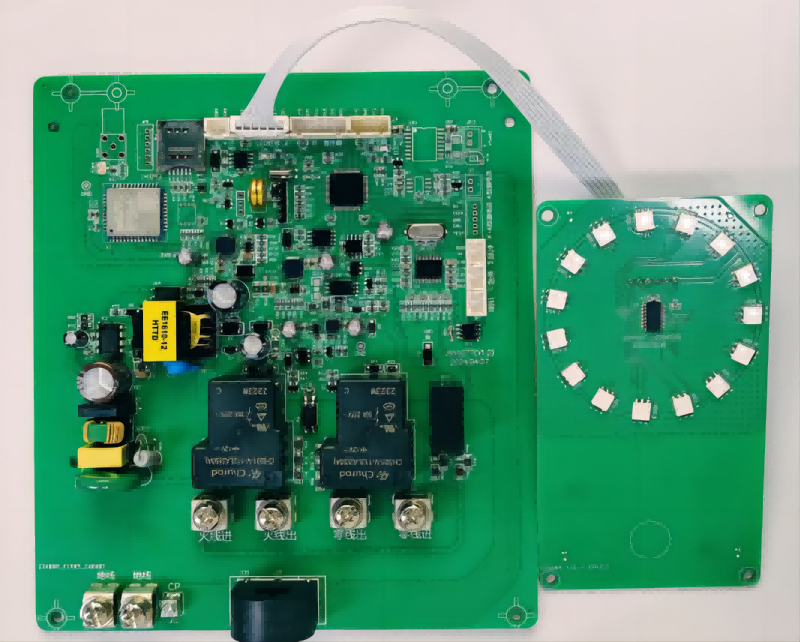

JSY1077（7KW交流充電樁智能控制主板）健思研科技傾注心血研發的一款高性能產品，完全符合國家標準GB/T18487.1-2015，確保了產品的安全可靠性。這款智能控制主板搭配新國標32A充電槍，能夠為電動汽車提供穩定、安全的交流電源，為電動汽車的充電提供了強有力的保障。

圖4 交流充電樁智能控制主板

主板具有豐富的外圍擴展接口，通過選配其他配件，如：智能控制充電主板、指示燈板、讀卡器、4G/有線網絡通訊模塊等，可實現客戶不同產品定位，以及不同應用場景覆蓋。包括支付寶、微信掃碼充電（支持選配刷卡充電）等。

充電主板具有多重保護功能，內置過壓、欠壓、過流、短路、漏電、防雷等多重保護機制，確保充電過程安全無憂。 同時，采用磁保持繼電器和繼電器觸點防粘連專利技術，進一步提升充電安全性。

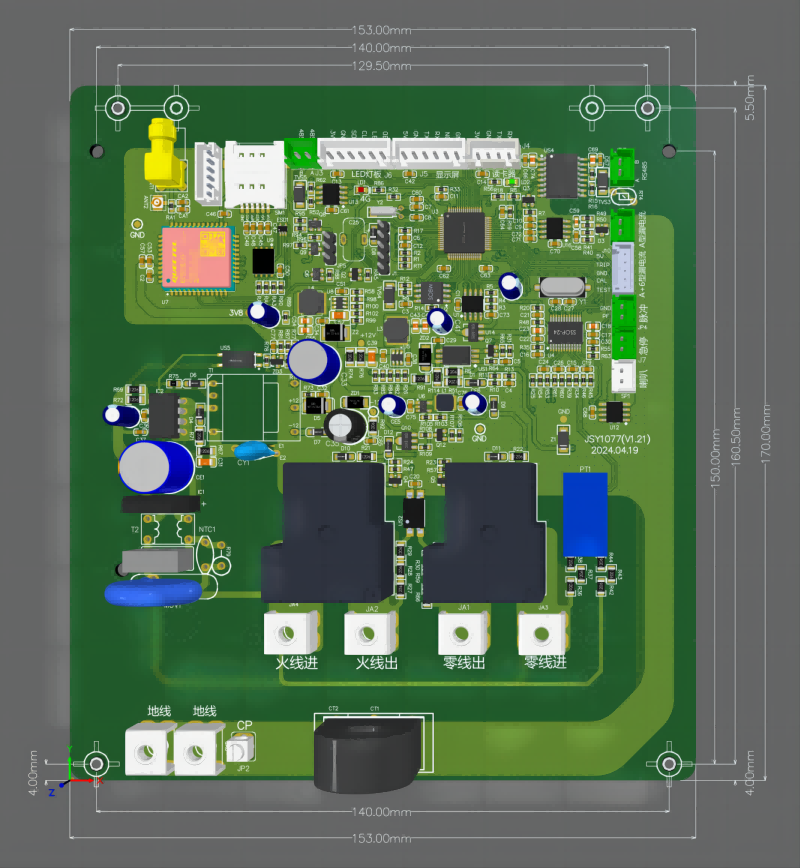

圖5 電路板設計

主板采用工業級電路板設計，體積小巧至153*170mm，便于安裝，可用于落地或者壁掛式充電樁，廣泛適用于車庫、停車場、市政公共停車區等場所，以其高效穩定的性能為電動汽車提供便捷的充電服務。

產品防粘連技術

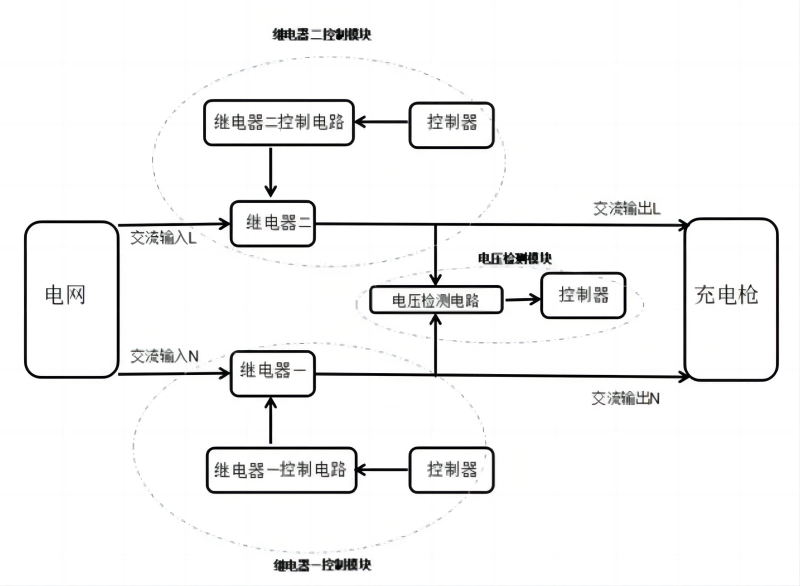

JSY1077采用先進的繼電器粘連檢測電路設計原理，利用電阻、電容、二極管等元件實現繼電器的粘連狀態檢測。一旦檢測到繼電器處于粘連狀態，輸出部分會通過LED燈、蜂鳴器或其他報警裝置發出警示信號，提醒用戶進行維護和處理。確保提供給繼電器的電流和電壓穩定，為檢測電路提供可靠的電源支持。

圖6 繼電器粘連檢測電路設計

功能亮點

1.多重防護 安全可靠

過/欠壓保護、過流保護、過載/短路保護、接地保護、過溫保護、防雷保護等。

2.信號檢測功能強大

輸入輸出檢測、溫度檢測、繼電器粘連檢測、計量檢測、急停檢測、網絡檢測、運行狀態及故障檢測。

3.充電方式多樣化

具有自動充滿、按電量、按時間、按金額等多種充電方式。

4.人機交互界面

支持外界0.98寸小屏/4.3~10.1大屏，運行狀態可視化管理。

5.支付方式簡單

具備二維碼手機掃描支付功能（支持選配刷卡充電），簡單易操作。

6.兼容性強

可兼容目前市面上大多數的新能源車型。

7.通訊接口協議

滿足國家標準通訊協議，可根據產品的種類和需求定制。

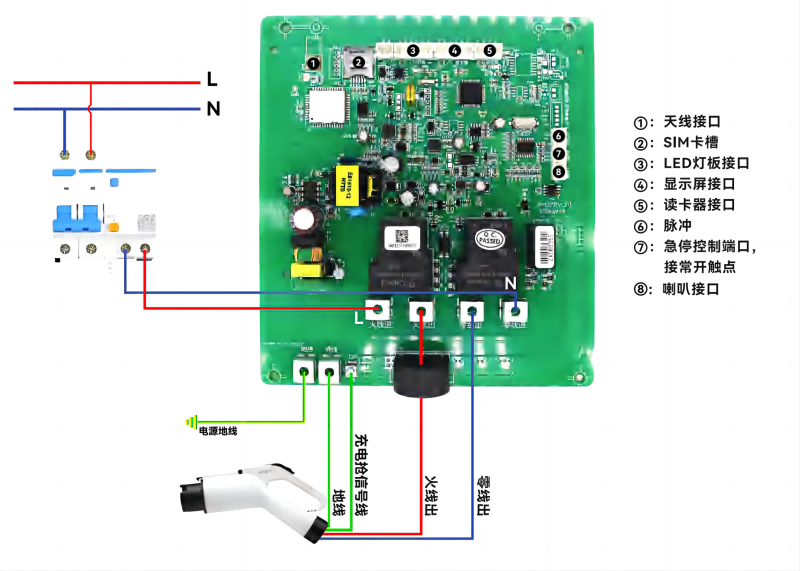

接線原理

圖7 接線原理

個性化定制，多方案融合

交流充電樁控制板系統基本部件：智能控制充電主板、4G通訊模組、讀卡器、工業觸控屏內容均可接受個性化定制；為每一位客戶提供獨一無二的解決方案，以滿足不同場景下的特定需求。免費提供配件渠道商的參考信息，免費為充電樁行業用戶提供降本方案。

我司提供一站式個性化定制服務，省去研發、生產環節、節省各類物料采購及時間成本，讓您輕松組裝并通過實驗室檢測，迅速開發充電樁，搶占市場先機。
