一、應用背景

隨著現代化建筑的快速發展和人們對能源消耗效率的日益關注，空調系統的能效管理和監控變得越來越重要。電能計量模塊作為一種有效的能耗監測工具，被廣泛應用于空調系統中，以實現能耗的精準計量和科學管理。

二、空調系統結構

電能計量空調系統通常由空調主控模塊、計量模塊、驅動模塊、輸出顯示裝置、溫度采集模塊、控制輸入裝置和電源輸入端子等組成。其中，電源輸入端子為空調系統提供電力供應，控制輸入裝置用于接收外部控制信號以調節空調系統的運行狀態。輸出顯示裝置則用于實時顯示空調系統的運行狀態和能耗情況。溫度采集模塊、驅動模塊和空調主控模塊之間通過電氣連接形成室溫調節電路，以實現溫度的精確控制。

三、單相互感式計量模塊的作用

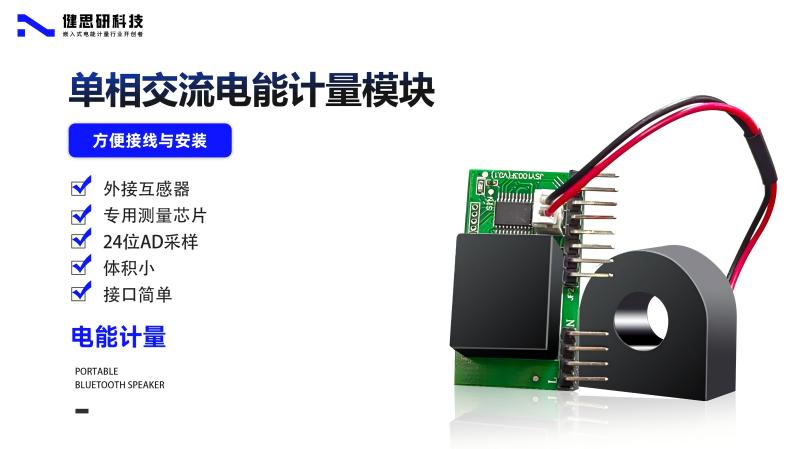

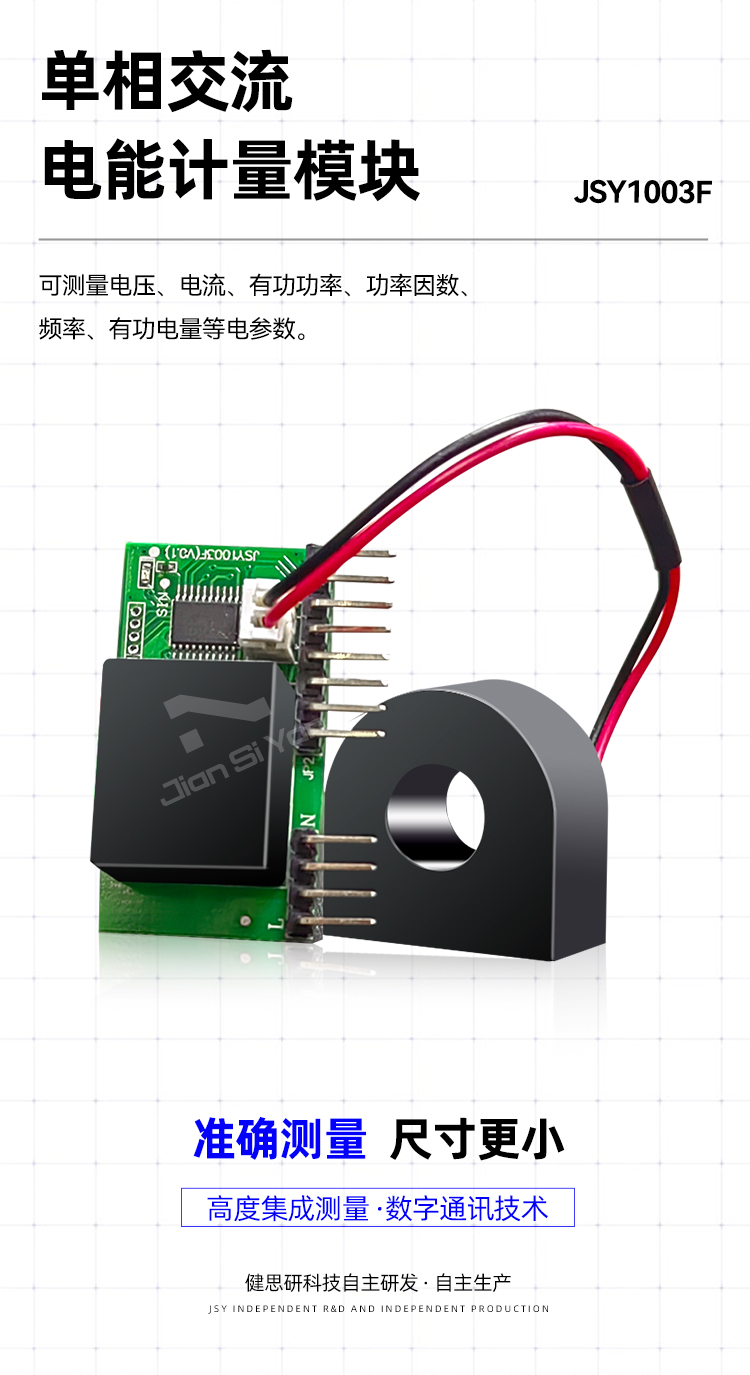

在空調系統中，JSY1003F單相互感式計量模塊的主要作用是采集和處理單相交流電的電壓、電流等電參數，進而計算出功率、電能、功率因數、頻率等電參量。這些電參量對于評估空調系統的能效和進行能耗管理具有重要意義。

四、單相互感式計量模塊的工作原理

JSY1003F單相互感式計量模塊的工作原理可以分為以下幾個階段：

信號采集

電能計量模塊內部配備有專用測量芯片，該芯片能夠精準地采集單相交流電的電壓和電流信號。

這些信號是電能計量的基礎，對于后續的計算和處理至關重要。

信號處理

采集到的電壓和電流信號經過24位AD采樣，被轉換為數字信號。

這一步驟確保了信號的精確性和穩定性，為后續的計算提供了可靠的數據基礎。

數據計算

利用采集到的電壓和電流數字信號，模塊內部進行計算，得出功率、電能、功率因數、頻率等電參量。

這些電參量能夠全面反映空調系統的能耗情況，為能效管理提供科學依據。

數據傳輸與顯示

計算得出的電參量數據可以通過通信接口（如Modbus-RTU協議）傳輸給上位機或監控系統。

同時，這些數據也可以在輸出顯示裝置上進行實時顯示，方便用戶隨時了解空調系統的能耗

情況。

五、應用優勢

精準計量

電能計量模塊采用高精度測量芯片和先進的算法，能夠實現對空調系統能耗的精準計量。

科學管理

通過實時監測和記錄空調系統的能耗數據，用戶可以對能效進行科學管理，制定節能措施和優化方案。

提高能效

借助電能計量模塊的數據支持，用戶可以及時發現和解決能效問題，從而提高空調系統的整體能效水平。

促進節能減排

通過精準計量和科學管理，電能計量模塊有助于推動空調系統的節能減排工作，為環境保護做出貢獻。

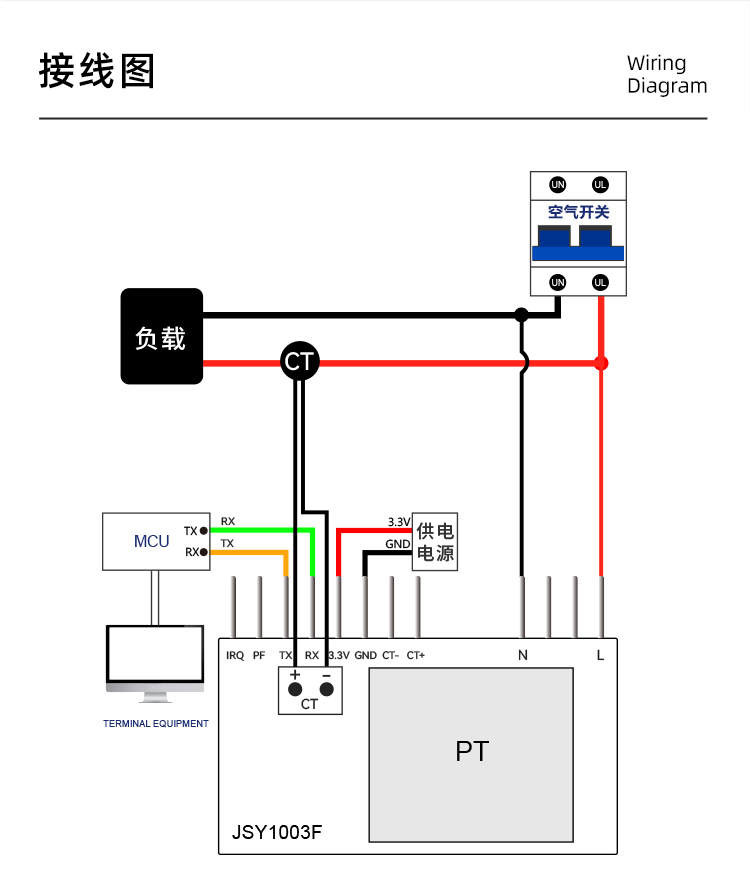

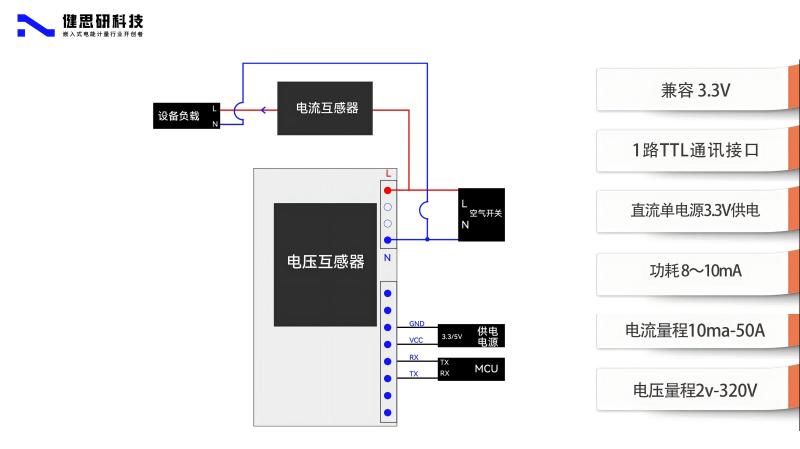

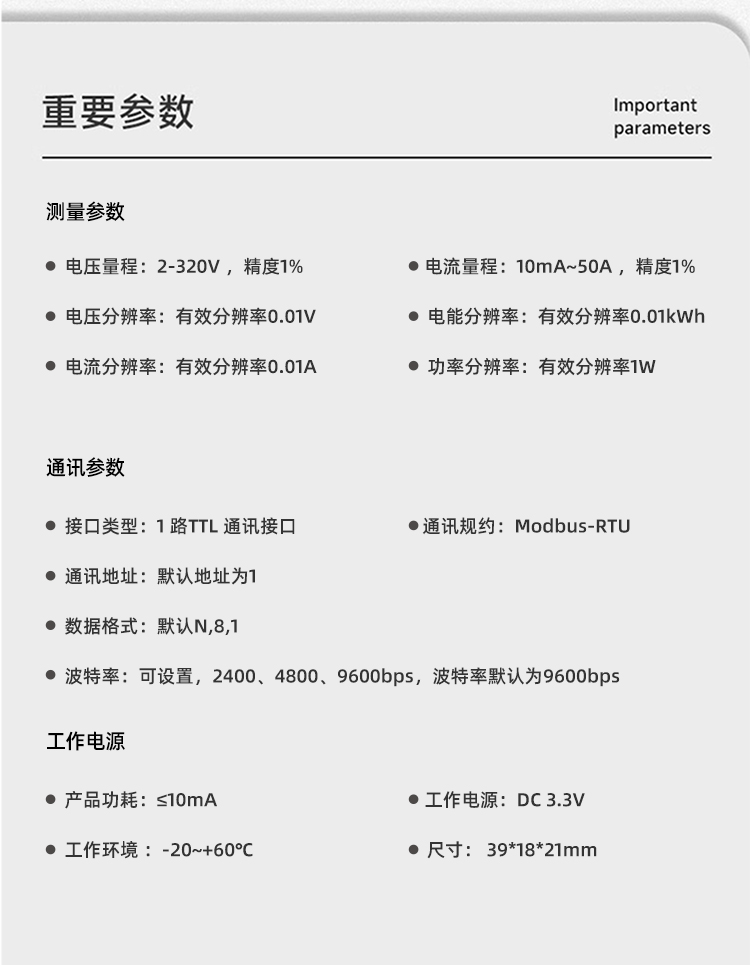

五、產品詳情

六、總結

電能計量模塊在空調系統中具有廣泛的應用前景和重要的實用價值。通過精準計量和科學管理，它能夠有效推動空調系統的節能減排工作，提高整體能效水平。

想了解更多電能計量模塊應用請關注我，下期為您更新。
